Расчет и подбор противопожарных клапанов для многофункциональных комплексов

Введение

Многофункциональные комплексы (МФК) представляют собой сложные инженерные объекты, объединяющие офисные, торговые, жилые и общественные зоны в единой структуре. Системы противопожарной защиты таких объектов требуют комплексного подхода к проектированию, особенно в части обеспечения противопожарной вентиляции. Ключевым элементом таких систем являются противопожарные клапаны, правильный расчет и подбор которых определяет эффективность всей системы пожарной безопасности.

Согласно СП 7.13130.2013 «Отопление, вентиляция и кондиционирование» и ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения», противопожарные клапаны должны обеспечивать автоматическое перекрытие воздуховодов при возникновении пожара и сохранять свою целостность в условиях воздействия огня.

Классификация и принцип работы противопожарных клапанов

Основные типы противопожарных клапанов

По функциональному назначению:

• Клапаны общего назначения для систем вентиляции

• Клапаны избыточного давления для систем подпора воздуха

• Дымовые клапаны для систем дымоудаления

По способу срабатывания:

• Нормально открытые (НО) — закрываются при пожаре

• Нормально закрытые (НЗ) — открываются при пожаре для дымоудаления

• Реверсивные — могут работать в обоих режимах

Принцип функционирования

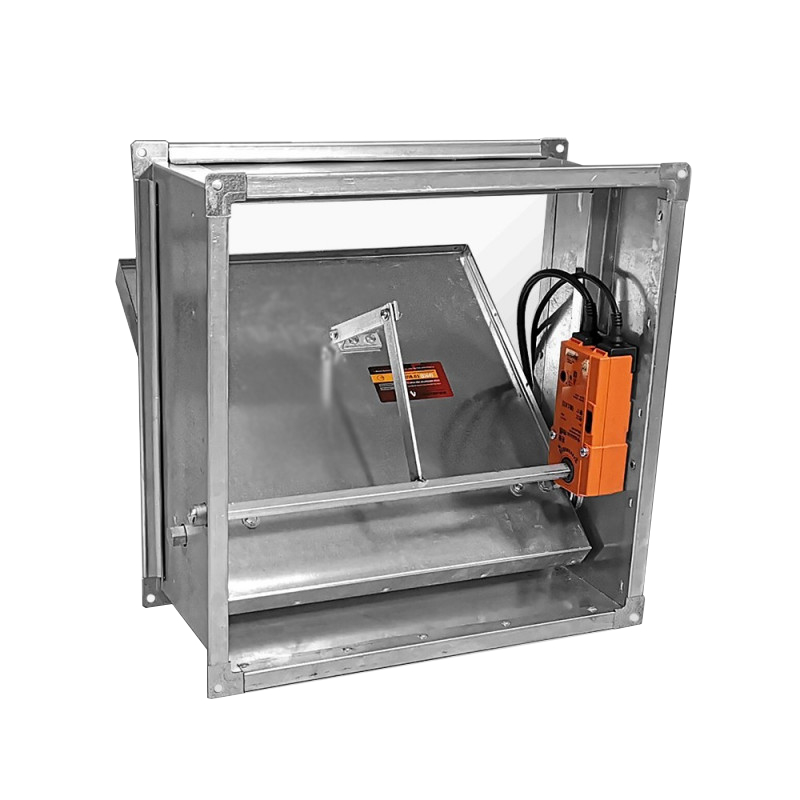

Противопожарный клапан представляет собой регулирующее устройство, установленное в воздуховоде и оснащенное лопастным затвором с электромеханическим или электромагнитным приводом. При получении сигнала от системы пожарной сигнализации или при достижении критической температуры воздуха (обычно 72°C), клапан автоматически изменяет свое положение.

Конструктивные элементы:

• Корпус из оцинкованной стали с огнестойкой изоляцией

• Лопастный затвор с уплотнителями

• Электропривод (24В DC или 230В AC)

• Возвратная пружина для аварийного закрытия

• Концевые выключатели для контроля положения

Методика расчета противопожарных клапанов

Определение требуемых параметров огнестойкости

Класс огнестойкости противопожарного клапана определяется по формуле:

EI t — где:

• E — потеря целостности

• I — потеря теплоизолирующей способности

• t — время в минутах (60, 90, 120, 180)

Для МФК наиболее распространены классы:

• EI 60 — для офисных и торговых зон

• EI 90 — для путей эвакуации и лестничных клеток

• EI 120 — для технических помещений и подземных паркингов

Расчет аэродинамических характеристик

При выборе клапана необходимо учитывать его аэродинамическое сопротивление:

ΔP = ζ × (ρ × v²) / 2

Где:

• ΔP — потери давления, Па

• ζ — коэффициент местного сопротивления клапана (обычно 0,1-0,5)

• ρ — плотность воздуха, кг/м³

• v — скорость воздуха в сечении клапана, м/с

Определение размеров и пропускной способности

Номинальный диаметр клапана рассчитывается исходя из расхода воздуха и допустимой скорости:

D = √(4 × L / (π × v))

Где:

• D — диаметр клапана, м

• L — расход воздуха, м³/с

• v — скорость воздуха (рекомендуется не более 10 м/с для снижения шума)

Требования к герметичности и классификация

Классы герметичности по EN 1751

Класс A (утечка ≤ 10 м³/(ч×м²) при 250 Па):

• Применение в системах общеобменной вентиляции

• Стандартные офисные и торговые помещения

Класс B (утечка ≤ 3 м³/(ч×м²) при 250 Па):

• Системы с повышенными требованиями к герметичности

• Чистые помещения, лаборатории

Класс C (утечка ≤ 1 м³/(ч×м²) при 250 Па):

• Системы специального назначения

• Критически важные технологические процессы

Испытания на герметичность

Испытания проводятся при давлении 250 Па в течение 10 минут. Измеряется объем воздуха, проходящего через закрытый клапан на единицу площади лопасти в час.

Подбор типа привода для различных зон МФК

Электромеханические приводы

Напряжение питания 24В DC:

• Преимущества: безопасность, работа от аварийного питания

• Применение: жилые зоны, общественные помещения

• Время срабатывания: 15-30 секунд

Напряжение питания 230В AC:

• Преимущества: высокий крутящий момент, надежность

• Применение: технические помещения, крупные воздуховоды

• Время срабатывания: 15-60 секунд

Электромагнитные приводы

Быстродействующие (время срабатывания < 3 секунд):

• Применение в системах дымоудаления

• Высокие требования к скорости реагирования

• Номинальный ток до 8А

Практические аспекты монтажа и эксплуатации

Монтажные требования

Расположение в воздуховоде:

• Прямые участки длиной не менее 5D до и 3D после клапана

• Исключение турбулентности потока

• Обеспечение доступа для обслуживания

Электрические подключения:

• Использование огнестойкого кабеля

• Защита от механических повреждений

• Резервирование питания критически важных клапанов

Интеграция с системой управления

Противопожарные клапаны должны интегрироваться с:

• Системой пожарной сигнализации (получение команд на срабатывание)

• Системой диспетчеризации (передача сигналов о состоянии)

• Системой дымоудаления (координация работы вентиляторов и клапанов)

Типичные ошибки проектирования и их решения

Ошибка 1: Неправильный выбор класса огнестойкости

Проблема: Использование клапанов EI 60 в помещениях, где требуется EI 90 или EI 120.

Решение: Детальный анализ функционального назначения помещений согласно СП 1.13130.2020 и выбор соответствующего класса огнестойкости.

Ошибка 2: Недостаточная герметичность

Проблема: Выбор клапанов класса A для систем подпора воздуха.

Решение: Для систем избыточного давления необходимо использовать клапаны класса B или C с повышенной герметичностью.

Ошибка 3: Неправильное размещение

Проблема: Установка клапанов в местах с турбулентным потоком или без обеспечения доступа для обслуживания.

Решение: Соблюдение требований по прямым участкам и обеспечение ревизионных люков.

Примеры расчета для различных зон МФК

Торговая зона (расход воздуха 5000 м³/ч)

При скорости воздуха 8 м/с требуемый диаметр клапана: D = √(4 × 1,39 / (π × 8)) = 0,47 м

Принимаем стандартный размер Ø500 мм с классом огнестойкости EI 60.

Для обеспечения требуемых параметров в торговых зонах подходят противопожарные клапаны с электромеханическими приводами напряжением 24В DC. Такие решения предлагает, например, ООО «Виктория», оснащающее свои клапаны надежными приводами Belimo и обеспечивающее полный пакет сертификационных документов согласно ТР ЕАЭС 043/2017.

Подземный паркинг (расход воздуха 15000 м³/ч)

При скорости 10 м/с требуемый диаметр: D = √(4 × 4,17 / (π × 10)) = 0,73 м

Принимаем клапан Ø800 мм с классом огнестойкости EI 120 и приводом 230В AC для обеспечения высокого крутящего момента.

Офисная зона с повышенными требованиями

Для офисных помещений высокого класса требуются клапаны с классом герметичности B и временем срабатывания не более 15 секунд. Российские производители разрабатывают такие решения с учетом отечественных стандартов — например, противопожарные клапаны избыточного давления производства ООО «Виктория» обеспечивают класс герметичности B и оснащаются быстродействующими приводами.

Перспективы развития технологий

Интеллектуальные системы управления

Современные противопожарные клапаны оснащаются:

• Встроенными датчиками положения с высокой точностью

• Системами самодиагностики

• Интерфейсами для удаленного мониторинга

Новые материалы и конструкции

Композитные материалы:

• Снижение массы клапанов

• Повышение коррозионной стойкости

• Улучшенные тепловые характеристики

Аэродинамические профили лопастей:

• Снижение коэффициента сопротивления

• Уменьшение шума при работе

• Повышение энергоэффективности систем

Заключение

Правильный расчет и подбор противопожарных клапанов для многофункциональных комплексов требует комплексного подхода, учитывающего специфику каждой функциональной зоны, требования нормативной документации и особенности интеграции с системами автоматизации. Ключевыми факторами являются: соответствие класса огнестойкости функциональному назначению помещений, обеспечение требуемой герметичности, правильный выбор типа привода и соблюдение аэродинамических требований.

Для реализации проектов противопожарной вентиляции в МФК требуется надежное оборудование с подтвержденными характеристиками. ООО «Виктория» с 15-летним опытом производства предлагает полную линейку противопожарных клапанов — от стандартных моделей для вентиляции до специализированных клапанов избыточного давления. Вся продукция сертифицирована по ГОСТ Р ИСО 9001-2015 и соответствует требованиям ТР ЕАЭС 043/2017, что обеспечивает надежность и безопасность эксплуатации в составе систем противопожарной защиты.
