При подборе стальных плоских приварных изделий полезно учитывать нормативные особенности конкретного исполнения. Подробная информация о продукции представлена по адресу https://www.polycoat.ru/flantsy-gost-12820-80.html. ГОСТ 12820-80 посвящен стальным плоским приварным фланцам для трубопроводов, соединительных частей, арматуры и ряда других элементов; документ устанавливал конструкцию и размеры изделий на определенный диапазон условного давления и температуры.
Что такое фланец и для чего он нужен
Фланец представляет собой металлическую деталь с центральным проходом и отверстиями под крепеж. В трубопроводной системе он используется совместно с ответным элементом, прокладкой и крепежными изделиями. В результате формируется соединение, которое можно разъединить при ремонте, диагностике или замене оборудования.
В отличие от сварного стыка, фланцевый узел не требует разрушения металла трубы для последующего демонтажа. Именно эта особенность делает его востребованным возле насосов, задвижек, клапанов, фильтров, теплообменников и других устройств, которые периодически нуждаются в техническом обслуживании.
Фланец выполняет сразу несколько функций: обеспечивает механическое соединение, помогает сформировать герметичный стык и создает возможность быстрого доступа к оборудованию. Поэтому его нельзя рассматривать исключительно как металлическое кольцо с отверстиями.
Особенности ГОСТ 12820-80
ГОСТ 12820-80 имеет наименование «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа. Конструкция и размеры». Согласно данным Росстандарта, стандарт распространялся на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, оборудования, патрубков аппаратов и резервуаров.
В исходной области применения документа указан диапазон условного давления от 0,1 до 2,5 МПа и температура среды от минус 70 до плюс 300 °C. При этом в современной нормативной работе важно учитывать статус документа: в базе Росстандарта ГОСТ 12820-80 обозначен как замененный, а в качестве заменяющего стандарта указан ГОСТ 33259-2015. Поэтому конкретный проект должен определять, какой нормативный документ требуется применять для соответствующего объекта и периода выпуска продукции.
Для исторических спецификаций, ранее разработанной документации и изделий, изготовленных по старому обозначению, информация о ГОСТ 12820-80 сохраняет практическое значение. При новой комплектации специалисты обычно дополнительно проверяют актуальные требования и взаимозаменяемость нормативных обозначений.
Почему фланцевые соединения востребованы
Основное преимущество фланцевого узла заключается в его разъемности. Трубопровод можно разделить в определенной точке без демонтажа большой части магистрали. Это особенно удобно при ремонте оборудования, ревизии арматуры и замене отдельных компонентов.
Еще одна особенность связана с универсальностью. Один фланцевый узел может соединять не только две трубы, но и трубу с арматурой, патрубком аппарата или другим технологическим элементом, если их присоединительные параметры совместимы.
Разъемная конструкция также облегчает модернизацию. Если в существующую систему требуется установить новое оборудование с подходящим фланцевым присоединением, замена может быть выполнена значительно проще, чем при полностью сварной схеме.
Конструкция плоского приварного фланца

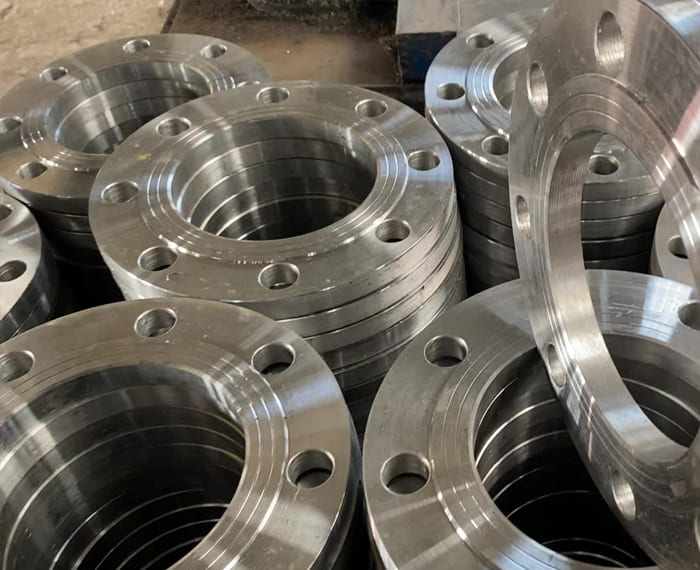

Плоский приварной фланец имеет сравнительно простую геометрию. В его конструкции предусмотрено центральное отверстие, через которое проходит труба, а по окружности располагаются отверстия для болтов или шпилек.
При монтаже труба располагается относительно фланца таким образом, чтобы после сварки получить прочное соединение. Вторая сторона узла формируется ответным фланцем. Между соединяемыми поверхностями устанавливается прокладка, а крепеж создает необходимое усилие стягивания.
Надежность такого соединения зависит от работы всех компонентов одновременно. Даже качественный фланец не сможет обеспечить герметичность, если неправильно выбрана прокладка, нарушена геометрия или крепеж затянут с существенным отклонением от установленной технологии.
Из чего состоит фланцевый узел
Для правильного понимания принципа работы полезно рассматривать фланец не отдельно, а как часть сборной конструкции. В типовом соединении присутствует несколько основных элементов.
- Первый фланец — устанавливается на одном из соединяемых участков.
- Ответный фланец — располагается с противоположной стороны стыка.
- Прокладка — отвечает за формирование герметизирующего слоя.
- Болты или шпильки с гайками — создают усилие стягивания.
- Труба или патрубок — передает нагрузку от соединительного узла в систему.
В зависимости от оборудования состав и конструкция соединения могут отличаться. Однако принцип остается похожим: две присоединительные поверхности сжимаются крепежом, а прокладочный материал компенсирует мелкие неровности и формирует герметичный барьер.
Как фланец соединяется с трубой
Плоское приварное исполнение предполагает сварное присоединение к трубе. Перед началом работ необходимо сопоставить размеры трубы и фланца, проверить состояние кромок и обеспечить правильное положение деталей.
Особое внимание уделяется соосности. Если фланец установлен под углом или со смещением, последующее соединение с ответной частью может оказаться затрудненным. Попытка компенсировать значительный перекос исключительно затяжкой крепежа способна создать ненужные напряжения.
После установки выполняется сварка по технологии, предусмотренной для конкретного материала и толщины металла. Для ответственных трубопроводов качество сварного участка дополнительно проверяется предусмотренными проектом методами.
Как выбирается фланец
Подбор соединительного элемента начинается с определения параметров трубопровода. На практике недостаточно назвать только диаметр трубы. Необходимо определить целый набор характеристик, от которых зависит совместимость будущего узла.
- условный проход трубопровода;
- наружный диаметр соединяемой трубы;
- толщина стенки трубы;
- условное или рабочее давление;
- температура транспортируемой среды;
- материал трубы и фланца;
- конструкция ответного элемента;
- тип уплотнительной прокладки;
- размеры и расположение крепежных отверстий;
- условия монтажа и дальнейшего обслуживания.
Особенно важно проверять совместимость пары фланцев. Внешне похожие изделия могут отличаться размером присоединительных отверстий, геометрией уплотнительной поверхности и другими параметрами.
Условный проход и давление
Одним из базовых параметров является условный проход. Он используется для согласования фланца с размером трубопроводной линии и позволяет систематизировать различные элементы инженерной системы.
Не менее важным показателем является условное давление. Оно характеризует расчетный класс применения изделия в рамках соответствующего нормативного ряда. При этом реальное рабочее состояние системы зависит также от температуры, материала и других факторов.
Поэтому выбор фланца только по принципу «подходит по диаметру» является слишком упрощенным. Размерный параметр должен рассматриваться вместе с давлением и температурой.
Прокладка как часть фланцевого соединения
Герметичность разъемного соединения во многом связана с правильным выбором прокладки. Она располагается между контактирующими поверхностями и должна соответствовать рабочей среде и условиям эксплуатации.
Для разных систем применяются различные уплотнительные материалы. На выбор влияют температура, давление, химические свойства среды и конструкция фланцевого соединения.
Даже идеально изготовленные металлические поверхности не всегда способны самостоятельно обеспечить требуемую герметичность. Именно поэтому прокладочный элемент рассматривается как полноценная часть узла, а не как второстепенный расходный материал.
Крепеж и равномерность затяжки
Болты или шпильки должны обеспечивать равномерное распределение усилия по окружности соединения. Если одна часть крепежа затянута значительно сильнее другой, фланцевые поверхности могут нагружаться неравномерно.
Правильная последовательность затяжки помогает сохранить положение прокладки и уменьшить вероятность перекоса. На ответственных объектах используются технологические карты, регламентирующие усилие и порядок выполнения операции.
Качество фланцевого соединения определяется не только прочностью металла, но и точностью сборки. Даже небольшое нарушение технологии способно проявиться уже после запуска системы.
Где применяются фланцы
Разъемные соединительные узлы встречаются в самых разных инженерных системах. Их применение особенно оправдано там, где требуется периодический доступ к оборудованию.
- системы отопления и теплоснабжения;
- водопроводные коммуникации;
- промышленные технологические трубопроводы;
- энергетические установки;
- насосные станции;
- теплообменное оборудование;
- системы подготовки и транспортировки рабочих сред;
- коммунальная инфраструктура;
- технологические обвязки резервуаров и аппаратов.
Фланцевый способ соединения удобен там, где оборудование может потребовать демонтажа. Поэтому такие узлы часто располагаются не случайно, а в заранее предусмотренных точках обслуживания.
Фланцы возле оборудования
Особенно заметную роль фланцы играют в местах подключения арматуры и агрегатов. Насос, фильтр или клапан могут иметь собственные присоединительные патрубки, и фланцевое соединение позволяет связать их с трубопроводом без постоянной сварки.
Это создает удобную модульную структуру. Отдельный элемент оборудования можно демонтировать, оставив большую часть трубной трассы без изменений.
При проектировании такие точки желательно располагать так, чтобы специалист мог получить доступ к крепежу и выполнить необходимые ремонтные операции. Слишком плотная компоновка способна свести к минимуму преимущество разъемного соединения.
Фланцы при модернизации трубопроводов
При реконструкции инженерной системы разъемные соединения могут значительно упростить замену отдельных компонентов. Старое оборудование снимается, после чего на его место устанавливается новый узел с совместимым присоединением.
Однако перед заменой требуется проверить фактические размеры существующего соединения. На старых объектах проектная документация может отличаться от реально смонтированной системы. Дополнительный обмер помогает избежать ситуации, когда новая деталь не совпадает с имеющейся ответной частью.
При модернизации также проверяется состояние старых фланцев, крепежа и прокладочных поверхностей. Если присутствует значительная коррозия или деформация, сохранение старого элемента может быть неоправданным.
Распространенные ошибки при выборе
Неправильный подбор фланцев способен привести к дополнительным монтажным работам. Наиболее часто проблемы возникают из-за недостаточной проверки сопутствующих параметров.
- Учитывается только условный проход. При этом игнорируются давление, материал и геометрия сопряжения.
- Не проверяется ответный фланец. Две детали оказываются несовместимыми по крепежным отверстиям или контактным поверхностям.
- Прокладка выбирается формально. Не учитываются температура и свойства рабочей среды.
- Крепеж не соответствует узлу. Используются неподходящие размеры или материалы.
- Нарушается соосность. Перекос появляется еще до окончательной затяжки.
- Игнорируется состояние поверхности. Загрязнения и повреждения мешают получить качественный контакт.
- Не учитывается нормативный статус документа. Для нового проекта используется устаревшее обозначение без проверки действующих требований.
ГОСТ 12820-80 и современная нормативная база
При работе с обозначением ГОСТ 12820-80 необходимо учитывать его место в истории нормативной документации. Росстандарт указывает этот документ как замененный и приводит ГОСТ 33259-2015 в качестве заменяющего.
Такая информация особенно важна при подготовке новых спецификаций. Если в техническом задании прямо указан ГОСТ 12820-80, специалисту следует проверить требования конкретного проекта и основание для применения этого обозначения.
Для ранее выпущенной продукции, архивных проектов и технических документов старое обозначение может оставаться значимым. Поэтому знание конструкции фланцев по ГОСТ 12820-80 сохраняет практическую ценность, но его применение в новой документации требует нормативной проверки.
Как составить спецификацию на фланцы
При большом количестве соединительных узлов спецификация помогает систематизировать закупку. Каждая позиция должна быть связана с конкретным участком трубопровода или оборудованием.
В перечне удобно указывать тип детали, условный проход, давление, материал, нормативное обозначение и количество. Для сложных объектов дополнительно фиксируются особенности исполнения и требования к совместимости с ответным элементом.
Такой подход облегчает проверку перед поставкой. Специалист может сопоставить каждую позицию с монтажной схемой и заранее обнаружить дублирование или отсутствие необходимых компонентов.
Монтаж фланцевого соединения
Монтаж начинается с подготовки сопрягаемых поверхностей. Проверяется положение фланцев, состояние уплотнительных зон, чистота деталей и соответствие крепежа проектным требованиям.
После установки прокладки ответные поверхности совмещаются. Крепеж затягивается постепенно, с контролем равномерности нагрузки. Точная последовательность зависит от конструкции узла и технологической документации.
После сборки соединение может подвергаться испытаниям в составе трубопровода. Если выявлена негерметичность, сначала устанавливается ее причина. Простое усиление затяжки не всегда решает проблему и в некоторых случаях способно привести к дополнительной деформации.
Контроль состояния в процессе эксплуатации
Фланцевый узел желательно учитывать при периодическом осмотре трубопровода. Проверяется состояние крепежа, отсутствие заметных следов утечки, коррозии и механических повреждений.
Особое внимание уделяется системам, где присутствуют температурные циклы или вибрационные воздействия. Повторяющиеся изменения режима могут влиять на состояние соединения, особенно при нарушении первоначальной сборки.
При обнаружении подозрительных признаков узел проверяется в соответствии с правилами эксплуатации конкретной системы. Своевременное выявление проблемы позволяет избежать аварийного ремонта и незапланированной остановки оборудования.
Как фланцы влияют на удобство обслуживания
Одно из главных преимуществ фланцевого соединения раскрывается не во время обычной работы, а при техническом обслуживании. Разъемная конструкция дает возможность получить доступ к оборудованию без демонтажа длинного участка трубопровода.
Например, при необходимости замены фильтра или отдельного элемента арматуры достаточно разобрать предусмотренный проектом узел. Это сокращает объем монтажных операций и позволяет быстрее вернуть систему в рабочее состояние.
Поэтому фланцы часто размещаются именно там, где предполагается периодическое вмешательство. Их расположение становится частью общей стратегии технического обслуживания объекта.
Что важно учитывать при покупке
Перед приобретением партии фланцев целесообразно сопоставить несколько групп данных. В первую очередь проверяются размеры и давление, затем материал и конструктивное исполнение. После этого уточняется совместимость с трубами, арматурой и ответными деталями.
- соответствие проектной спецификации;
- размерный ряд;
- материал изготовления;
- условное давление;
- конструкция соединения;
- качество обработки поверхностей;
- состояние отверстий под крепеж;
- наличие маркировки и сопроводительных документов;
- совместимость с прокладкой и ответным фланцем.
Для крупной партии особенно важно контролировать однородность поставки. Если в одном комплекте присутствуют детали с различающимися параметрами, монтаж может потребовать дополнительной сортировки.
Заключение
Фланцы относятся к ключевым соединительным деталям трубопроводов, когда требуется получить прочный и одновременно разъемный узел. Их применение позволяет подключать оборудование, арматуру и отдельные участки магистралей таким образом, чтобы в дальнейшем сохранялась возможность демонтажа.
ГОСТ 12820-80 исторически регламентировал стальные плоские приварные фланцы и их конструкцию для заданных диапазонов давления и температуры. При этом современная нормативная практика требует учитывать статус документа: Росстандарт указывает ГОСТ 12820-80 как замененный ГОСТ 33259-2015.
При выборе фланцев важно оценивать не один параметр, а всю совокупность характеристик: условный проход, давление, материал, геометрию присоединения, крепеж, прокладку и условия эксплуатации. Такой подход позволяет сформировать надежный узел и избежать проблем уже на стадии монтажа.
Грамотно спроектированное фланцевое соединение становится своеобразной точкой доступа к трубопроводу. Оно сохраняет герметичность при штатной работе и одновременно предоставляет возможность разобрать участок системы без масштабного демонтажа. Именно сочетание этих свойств делает фланцы востребованными элементами промышленной, коммунальной и технологической трубопроводной инфраструктуры.
